Comment savoir si mon câble est DVI-A, D ou I ?
Réponses rédigées par Antoine
Dernière mise à jour : 2020-12-21 17:00:05
Question
Comment puis-je savoir si mon câble est un câble DVI-A, DVI-D ou DVI-I ?
Réponse
Il existe deux variantes distinctes qui vont vous permettre de savoir de quel type de DVI vous disposez :
La broche plate sur un coté indique si le câble DVI est numérique ou analogique :
- Une broche plate avec quatre broches environnantes est soit DVI-I, soit DVI-A.
- Une broche plate seule désigne une connectique DVI-D.
Les jeux de broches varient selon que le câble est à simple liaison, double liaison ou analogique :
- Deux jeux de 9 broches séparés (rangées de 6) indique un câble à liaison simple.
- Un jeu complet de 24 broches (rangées de 8) indique un câble double liaison.
- Un ensemble séparé à 8 et 4 broches indique un câble analogique DVI-A.

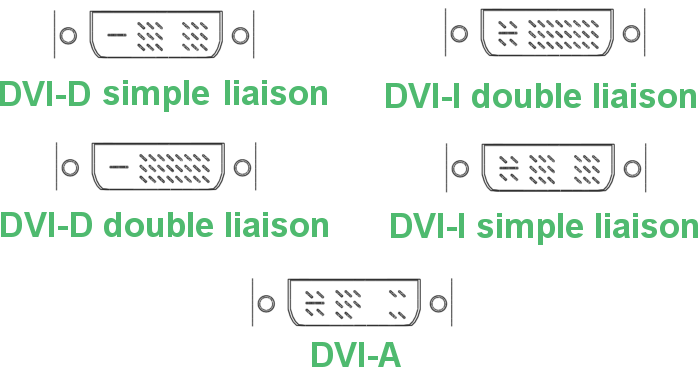

Format des différents types de connecteurs DVI :
